Как выбрать планировочный ковш на экскаватор?

29-06-2020

Нет времени читать?

Планировочные ковши — вид навесного оборудования, который используется для планирования поверхности грунта при создании откосов, насыпей и кюветов.

Зачем же нужен такой ковш? Многие собственники техники до сих пор уверены, что экскаваторщик может выполнить стандартным ковшом любую задачу: будь то рытье траншей или планирование откосов. Да, это возможно, но вопрос: сколько это займет времени и какого качества будет выполненная работа?

Постепенно владельцы техники приходят к пониманию, что для планировочных работ лучше подходит специальное оборудование.

Объемы планировочных ковшей, как правило, меньше. Они имеют большую ширину и меньшую глубину по сравнению со штатным ковшом для универсальных работ. Это позволяет эффективно работать с поверхностью. Помимо планировочных работ, такие ковши осуществляют погрузку легкого грунта, а также могут применяться для копания рыхлых материалов.

Сферы применения

Такому ковшу следует доверить следующие задачи:

  • Подготовка основания дороги
  • Разравнивание насыпи
  • Формирование откосов
  • Укрепление дамб за счет засыпки грунтом
  • Зачистка и углубление русел валовых канав (мелиоративных)
  • Очистка сточных канав вдоль дорог и путепроводов от растительности, упавших стволов деревьев, мусора

Планировочные ковши можно установить на различную технику:

  • — все виды полноповоротных колесных и гусеничных экскаваторов массой от 12 до 35 тонн (CAT, Volvo, Hitachi, Doosan, Komatsu);
  • — экскаваторы погрузчики JCB 3CX и других брендов;
  • — экскаваторы с удлиненным рабочим оборудованием (long reach/лонг рич);
  • — мини экскаваторы типа Ючай-17.

Мини-погрузчик тоже может выровнять поверхность дороги, но конструктив его стрелы и ковша с большой шириной не позволяют планировать откосы и кюветы.

Стандартными носителями для планировочных ковшей являются 20-тонные полноповоротные гусеничные экскаваторы и 30-тонные машины с удлиненным рабочим оборудованием.

Ковши планировочные бывают разной ширины. Популярные размеры для полноповоротных экскаваторов — от 1800 до 2500 мм. Для экскаваторов погрузчиков — 1500–1800 мм объемом 0,3 и 0,4 м³. Для мини-экскаваторов — 1000–1200 мм.

Типы ковшей:

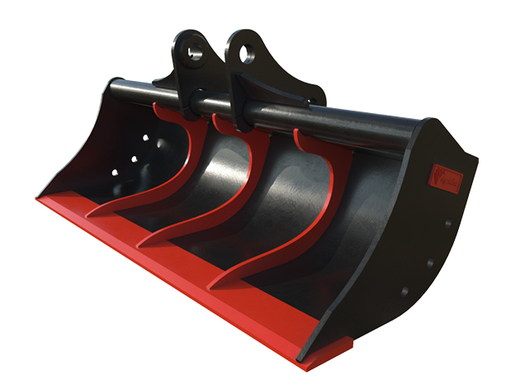

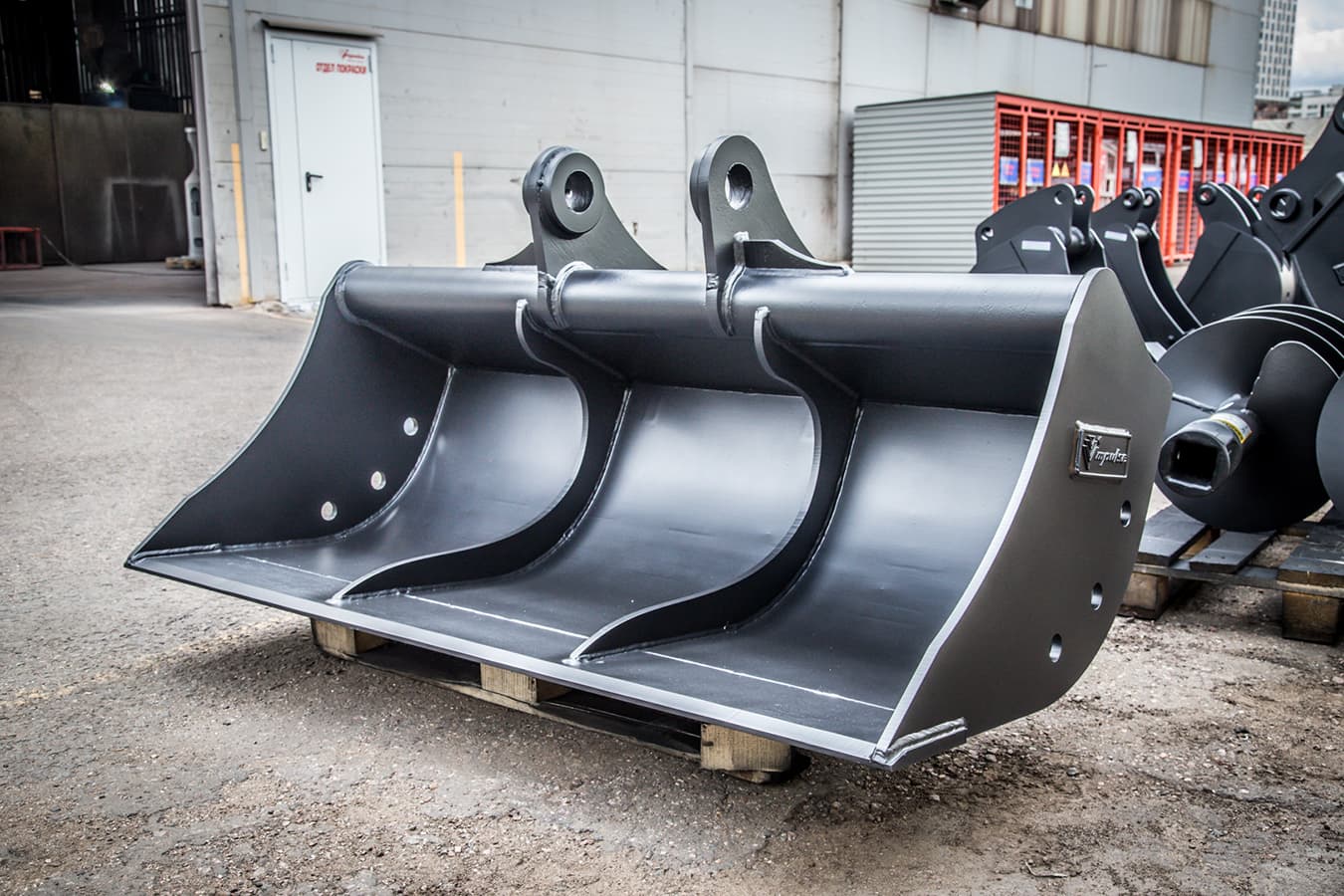

  • прямой — имеет жесткое крепление «на пальцы»

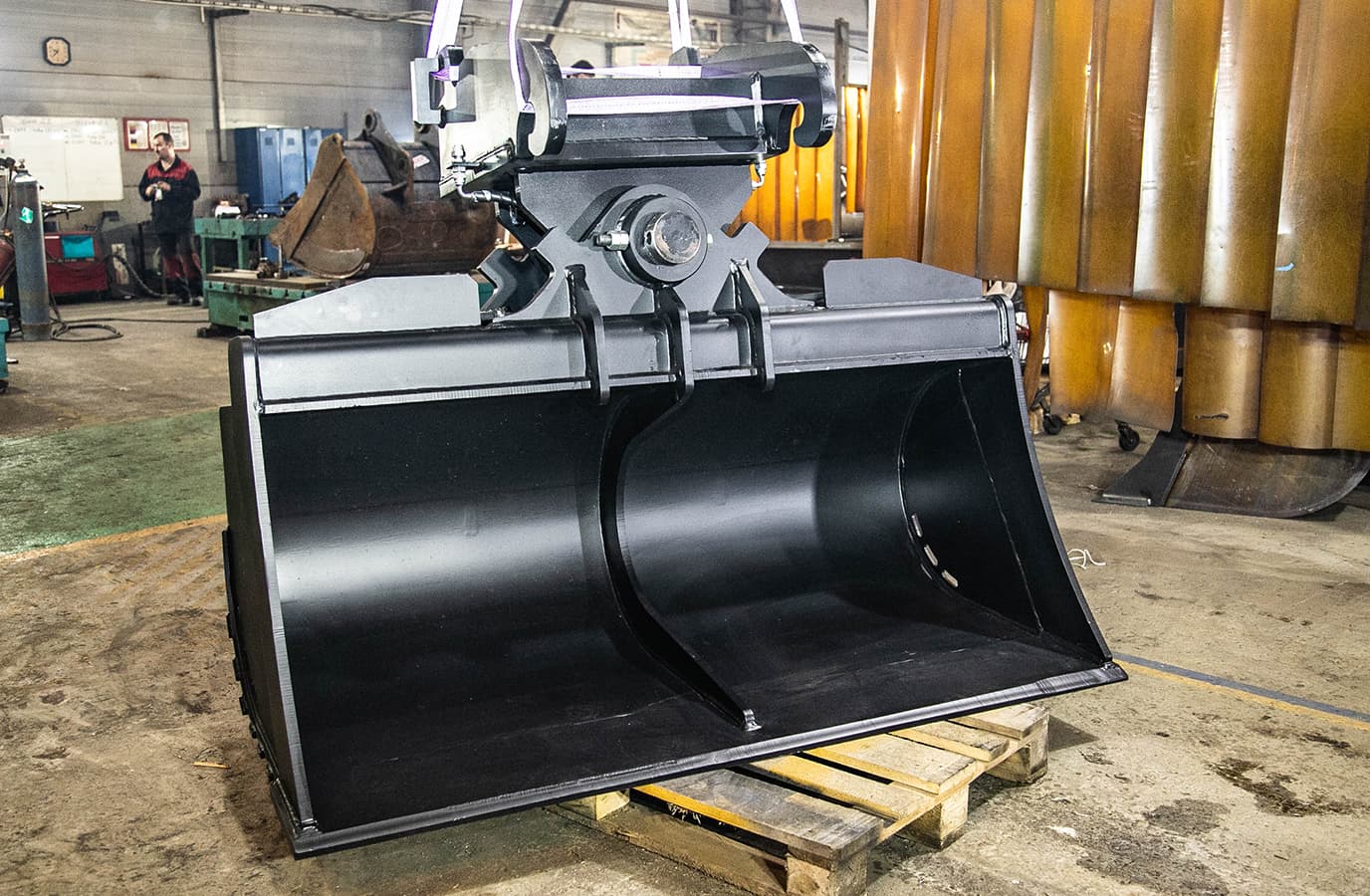

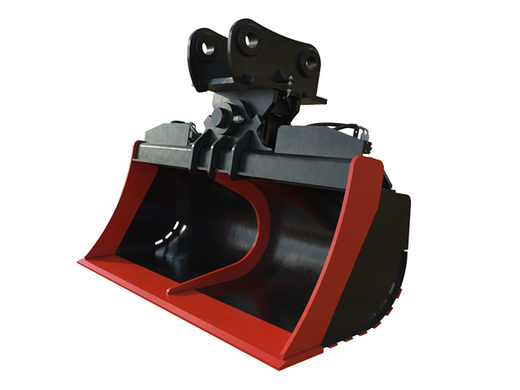

  • наклонный — оснащен механизмом, который позволяет поворачивать ковш на определенный угол. Обычно угол наклона равен 45 градусов.

У обоих вариантов исполнения есть свои преимущества и недостатки, в том числе в вопросе цены. Конструкция прямого ковша простая и бюджетная, оборудование не требует установки дополнительной гидролинии.

Преимущества ковша с наклоном:

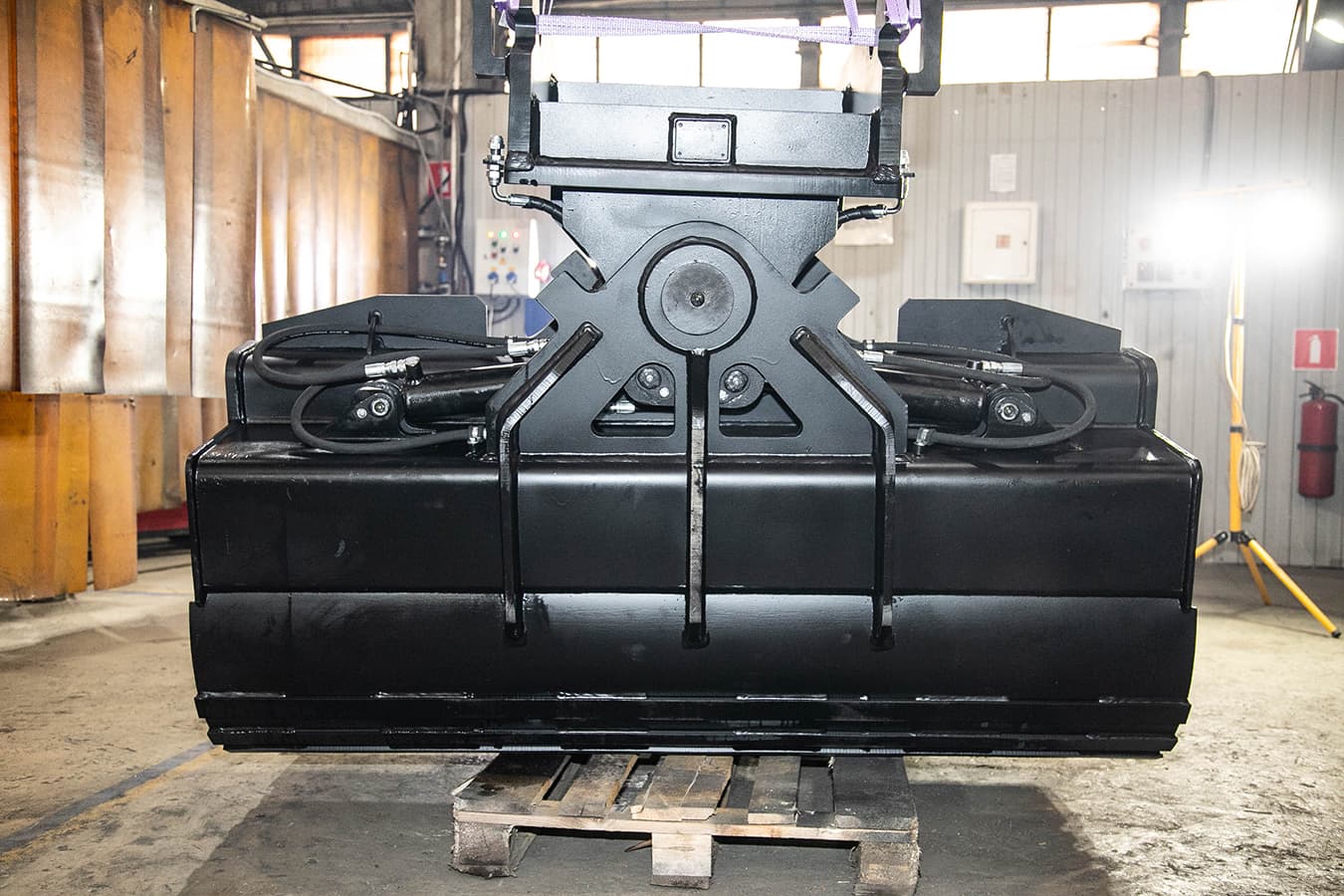

Наклонный механизм расширяет возможности ковша: обеспечивает высокую производительность работ за счет скорости и более высокой точности операций. При этом для эксплуатации ковшей с наклоном необходимо оснащать технику дополнительной гидравлической разводкой. Конструкция с гидроцилиндром сложнее, а потому наклонный ковш дороже.

Модель с наклоном может заменить трапециевидный траншейный ковш (также известен под названием профильный ковш) на разработке траншей — кюветов вдоль железнодорожных путей и водосточных канав вдоль дорог.

Еще одно преимущество наклонного механизма — более точная засыпка. За счет поворота угла можно позиционировать ковш таким образом, чтобы он качественно засыпал узкую траншею.

Кроме того, поворотными планировочными ковшами операторы могут компенсировать неровное положение машины. Например, находясь на неровной поверхности при планировке дна котлована, экскаваторщик может четко выдерживать линию горизонта за счет наклона, поворота ковша.

Планировочные ковши Impulse

Технопарк «Импульс» обладает собственными мощностями для осуществления полного цикла производства изделия. Можно купить готовый ковш или заказать под ваши задачи. При получении заказа конструкторы технопарка моделируют кинематику изделия, подбирают гидроцилиндры под будущую нагрузку, воспроизводят условия эксплуатации. Таким образом, ковши Impulse оптимально подходят для эксплуатации на объекте и выполняют задачи с максимальной эффективностью.

Преимущества ковшей Impulse:

  • качественное, оперативное планирование поверхности;
  • специалисты изготовят ковш для любых марок машин массой до 35 тонн;
  • конструкторское бюро рассчитывает оптимальную кинематику с учетом машины-носителя;
  • производство моделей с механизмом наклона;
  • наличие на складе для популярных моделей экскаваторов-погрузчиков.

Основные материалы, используемые при производстве, — это конструкционные стали 09г2с и 10хснд. Отметим, что планировочные ковши не оснащаются зубьями. Для большего ресурса изделие можно дооснастить сменным ножом из Hardox. По желанию заказчика оборудование может быть полностью выполнено из износостойкой стали. Усиленные Hardox ковши рекомендованы под тяжелые грунты.
